フルバランス、サークロトロン出力段の6C33C-B真空管OTL。
音楽のダイナミズムを堪能させる、開放的で生命感溢れる音

　ウエスギU・BROS333OTLは出力管に6C33C-Bを採用する真空管OTLモノーラル・パワーアンプです。真空管OTLアンプの設計の困難さを克服し、持てる音質的魅力を引き出した同社製品で、電力使用効率を向上させて発熱量を低減させる回路機構や、過大な負荷に対する厳重な保護回路など、新機軸で構築された意欲的なアンプです。

　『管球王国』特別仕様として、シャーシをパールホワイト塗装、トランスケースを黒のレザー調塗装で仕上げた特別仕様のU・BROS333OTL Limited Editionを、限定頒布します。ピアノの鍵盤をモチーフとする白のシャーシと黒のトランスのコントラストはウエスギアンプ原点の意匠です。

　U・BROS333OTLは、ウエスギが実績を重ねるサークロトロン回路で出力段を構成し、6C33C-Bのシングルプッシュプルで出力40Wを得ています。出力管6C33C-Bはロシア製の軍用レギュレーター管で、航空機搭載を前提とした堅牢な構造を持ちます。U・BROS333OTLの開発段階で性能劣化は1本もなく、上杉研究所の藤原伸夫氏は『管球王国』115号「マイ・ハンディクラフト」企画に寄せた開発記で、「民生用とは一線を画す質実剛健の姿形が開発意欲を喚起した」と記しました。

　前段は、12AX7Aによる差動構成のバランス変換回路、12AT7と12AU7によるバランス構成・2段アンプの電圧増幅段、12AU7によるカソードフォロアーの構成です。

　電源部には出力管のグリッドを基準とする可変定電圧電源と制御素子が投入され、出力管プレート損失を33％軽減し発熱を抑制しています。異常発振／DCリーク／オーバーヒート／オーバーカレントを検出し、プレート電圧を遮断してスピーカー出力を切り離す厳重な保護回路も設けられました。アンプ使用時は装着が必須の中央の真空管保護グリルは、チムニー構造の放熱器を形成しています。

　大型モニタースピーカーとの組合せで、U・BROS333OTLは生命感に溢れて説得力に満ちた美音を聴かせました。低音域の力感の豊かさ、弱音部にも宿る力強さ、OTLアンプならではの音の開放感は、格別です。音楽のダイナミズムを堪能させる真空管アンプです。

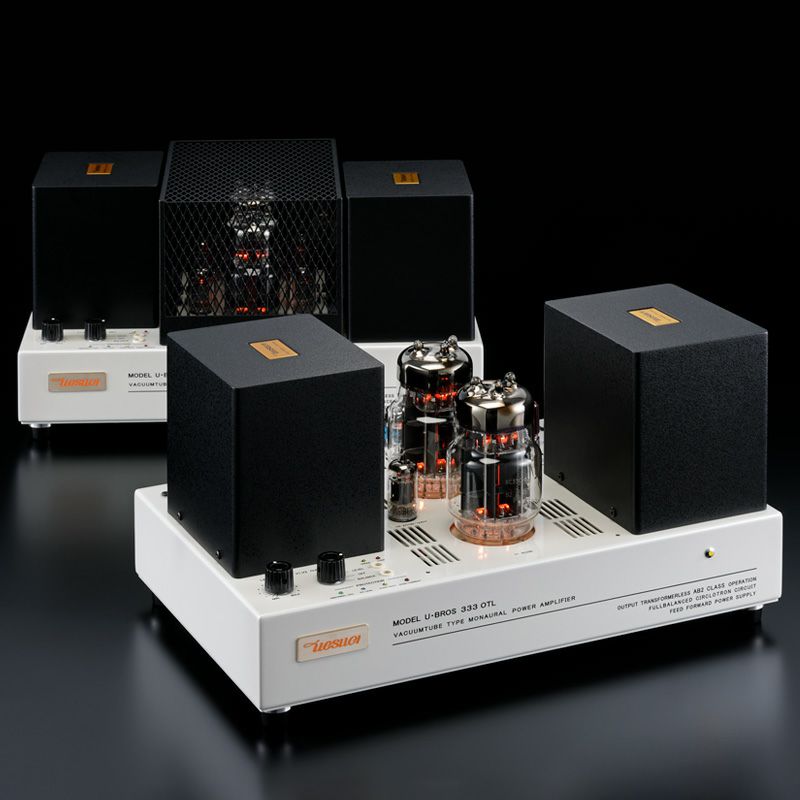

『管球王国』特別仕様のU・BROS333OTL Limited Editionはシャーシがパールホワイト、トランスケースが黒のレザー調塗装で仕上げられます。写真は、アンプ使用時の装着が必須で放熱のための機能部品である真空管保護グリルを外した状態です。真空管は中央が出力管の傍熱型3極管6C33C-B、その左右が出力管駆動用のカソードフォロアーを構成する12AU7です。天板上左右のケースに、プラスサイクル用／マイナスサイクル用が独立したフローティング電源を構成する2基の電源トランスが収納されます。


リアパネルには「UESUGI Limited Edition」のプレートが付されます。バランス変換の12AX7A、前段増幅回路を構成する12AT7と12AU7の計3本のMT管がリア側に配置されます。


トップビュー。左上がNORMAL/DIRECTのRCAアンバランスとXLRバランスの入力端子で、切替えスイッチを装備します。回路は全段バランス構成で、ウエスギ・パワーアンプとして初めてXLRバランス入力端子を装備しました。フロント側の左にレベル調整とプレート電流バランス調整のノブを装備し、その下の4基のインジケーターが左から「OVER CURRENT」「OVER HEAT」「DC LEAK」「ABNORMAL OSC.」です。超高域発振の検出である「ABNORMAL OSC.」は、真空管が寿命末期に発するインパルス状のノイズを検出する効果もあります。


底板を外した内部は現代的な実装／制御技術で仕上げられています。中央がサークロトロン回路を採用する出力段回路部。左に制御回路部、右に2,200μF／160V×4のコンデンサーで構成するフローティング電源部整流回路を展開します。左右に振り分けて配置されるチョークコイルと1,800μF／250Vコンデンサーによるリップルフィルターを経て、プラスサイクル用／マイナスサイクル用フローティング電源が供給されます。



シャーシ中央の真空管保護グリルはフロント側の裏面にガラスを嵌め込んで周囲4辺が閉じられ、チムニー構造による放熱でアンプ使用時のシャーシ内温度を大幅に低下させます。アンプ使用時はグリルを装着する必要があります。


本機の出力管　6C33C-B

---
